化工泵按照材質可以分為化工離心泵、氟塑料化工泵、耐腐蝕化工泵、氟塑料離心泵。IH化工離心泵可以用于化工、石油、冶金、電站、食品、制藥、合成纖維等行業領域。下面講解化工泵的拆卸與裝配。

化工泵的拆卸

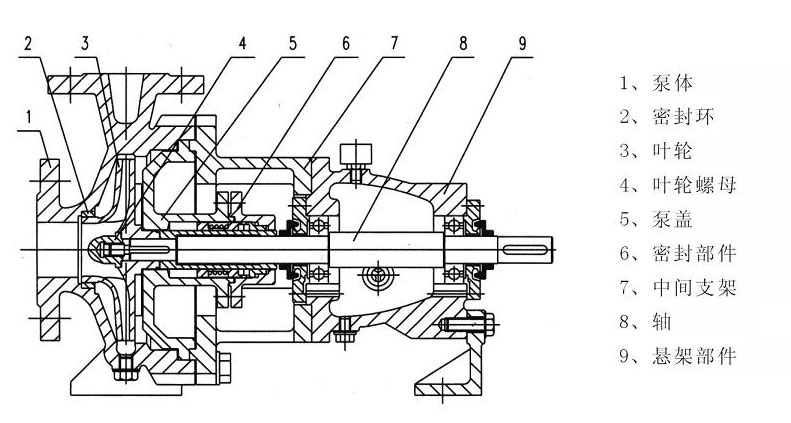

單級化工離心泵采用了加長聯軸器，拆卸時，無需拆卸進口和出口管路，泵體和電機。無需拆卸加長聯軸器中的中間聯軸器，可以拆出轉子部件，定期進行維修與保養。

（1）拆卸泵體上的泄液管堵和懸架體上的放油管堵，排盡泵內液體和懸架體內的潤滑油。

（2）拆卸泵體與中間支架的聯結、把中間支架、懸架部件和泵蓋等全部轉子部件從泵體中一起取出。

（3）拆卸葉輪螺母，取出葉輪和鍵。

（4）把泵蓋連同軸套、機械密封端蓋和機械密封等配件一起從軸上取出。

（5）拆卸中間支架和懸架支架。

（6）拆卸離心泵鍵和聯軸器。

（7）拆卸懸架體兩端的防塵盤和軸承的前蓋和后蓋，把軸連同軸承一起從懸架體中取出。

（8）從泵軸上把軸承拆卸下來。

化工泵的裝配

化工泵的裝配工作可以根據化工泵的拆卸方法反向操作即可。
