雙吸泵也被稱為單級雙吸離心泵，是節能水泵公司在國內外同類高效節能中開泵的基礎上，經過改革、專注、專門定制的一款新型節能雙吸泵。下面由離心泵廠家對雙吸泵結構圖及結構特點進行講解。

雙吸泵結構圖及結構特點

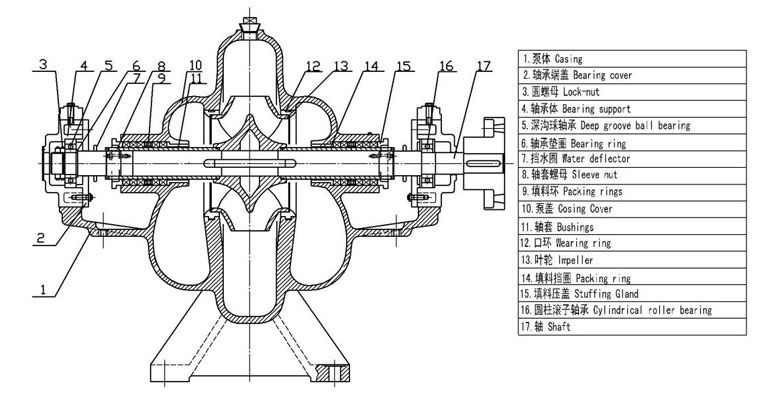

雙吸泵結構圖

對上圖雙吸泵結構圖進行分析得出，雙吸離心泵的結構由以下零部件組成。

1.泵體 2.軸承端蓋 3.圓螺母 4.軸承體 5.深溝球軸承 6.軸承墊圈 7.擋水圈 8.軸套螺母

9.填料環 10.泵蓋 11.軸套 12.口環 13.葉輪 14.填料擋圈 15.填料壓蓋 16.圓柱滾子軸承

17.軸

雙吸泵結構特點

1.量身定做專業的創(chuàng )新設計理念。

從水力到結構，三維立體、線型一體化量身定制設計理念，從水力模型、水力優化分析、頂層三維結構設計到三維立體軟件虛擬工廠拼裝一氣而成，設計過程中除了對水力、結構、力學、造型、振動、多線流等全面分析計算外，對結構做了合理的布局及高運行可靠性。

2.高標準、高定位，從細節做起。

（1）設計工藝精良：從泵體、泵蓋和葉輪等均為三維CDF技術直接造型，加工中心制作，精鑄模具，很大程度降低了曲面變形和局部渦流不平的現象，采用目前杰出的鑄造工藝。

（2）鑄造精良、特殊加工處理：泵體、泵蓋采用樹脂砂鑄造，對內腔流道進行精心打磨，可以采用精密?chē)娡刻幚?，葉輪還采用精密硅溶膠304材質，使葉輪更光滑，可以降低摩擦力和阻力。

（3）軸承及密封：普通型是國產知名品牌，高效節能型采用進口NSK、SKF重載深溝球軸承和油封，采用高低溫油脂潤滑，自帶潤滑脂承載能力強。

（4）聯軸器-采用補償式兩軸線不對中能力強，傳動效率高，有明顯減震作用的聯軸器。

（5）機封壓蓋、填料壓蓋-全部采用不銹鋼材料，經久耐用，使用壽命長，性能安全可靠。
