單向氣動隔膜泵是一種常見的工業輸送設備，具有簡單的結構和可靠的性能，在液體輸送領域得到廣泛應用。該泵具有獨特的工作原理和構造，能夠有效地將介質從一個地方輸送到另一個地方。本文將重點介紹單向氣動隔膜泵的結構及工作原理。
單向氣動隔膜泵的結構及工作原理

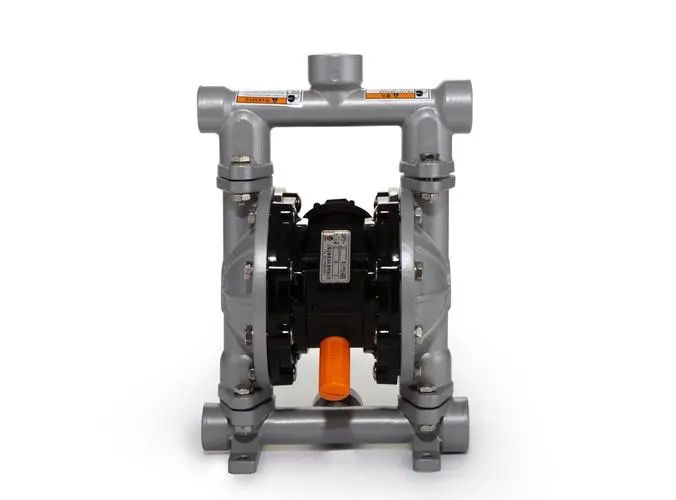

單向氣動隔膜泵的結構：
單向氣動隔膜泵由泵體、隔膜、進出口閥等組成。其中，泵體通常由金屬或高性能工程塑料制成，具有耐腐蝕性和耐磨性。隔膜分為兩側，由彈性材料制成，通過隔膜連接桿相互連接，形成氣室。進出口閥通過控制氣室內外氣體的壓力變化，實現介質的吸入和排放。
單向氣動隔膜泵的工作原理：
-
吸入過程：在工作開始時，進口閥關閉，出口閥打開。當氣動控制裝置向氣室內注入壓縮空氣時，氣室膨脹，隔膜向一側運動，使該側泵腔內的壓力下降。此時，進口處的液體被負壓效應吸入泵腔。
-
壓縮過程：隨著氣室的膨脹，進口閥關閉，出口閥繼續打開。氣室內的壓縮空氣壓力逐漸增加，推動隔膜向另一側移動，將泵腔內的液體壓縮并排出。
-
排出過程：當氣動控制裝置向氣室內排放壓縮空氣時，隔膜被推向另一側，泵腔內的壓力降低，出口閥關閉，進口閥打開。此時，泵腔內的液體被排出。
-
循環過程：隔膜泵通過不斷循環的吸入、壓縮和排出過程，將介質從進口輸送到出口。
單向氣動隔膜泵工作過程中，隔膜的來回運動實現了液體的連續輸送，不需要額外的潤滑劑，適用于各種粘度和腐蝕性介質的輸送。其簡單的結構和可靠的工作原理使其在化工、食品、制藥、涂料等領域得到了廣泛的應用。
