單級雙吸離心泵是一種常見的工業泵類設備，廣泛應用于供水、排水、冷卻循環、石油化工、電力、冶金等領域。其構造設計使其具有出色的流量和揚程特性，適用于處理大流量和高揚程的液體輸送任務。

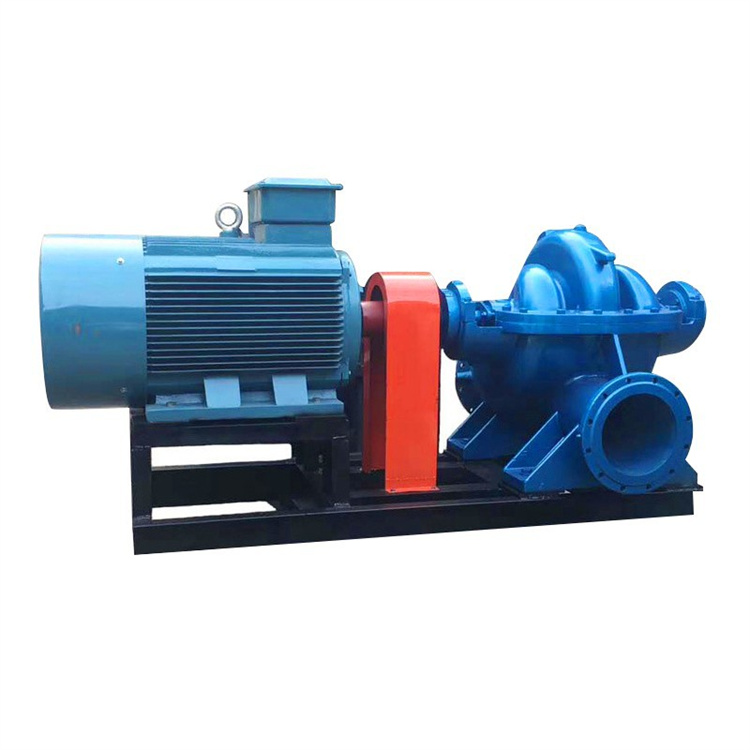

單級雙吸離心泵構造

單級雙吸離心泵的主要構造包括以下幾個部分：

泵體：泵體是離心泵的主要殼體，通常采用鑄鐵、鋼板焊接或不銹鋼材質。泵體內部是流體流動的主要通道，具有良好的流道設計，以減少流阻和能耗。

葉輪：葉輪是離心泵的核心過流部件，由葉片和輪盤組成。在單級雙吸離心泵中，葉輪具有雙吸設計，即在葉輪的兩側都可以吸入液體。葉輪的葉片通常采用彎曲形狀，以提高流體的能量轉換效率。

泵軸：泵軸是連接電機和葉輪的主要傳動部件，通常采用優質的合金鋼材質。泵軸的設計需要具有足夠的強度和剛度，以承受液體的壓力和扭矩。

機械密封：為了防止泵體和泵軸之間的液體泄漏，單級雙吸離心泵通常配備機械密封。機械密封是一種復雜的裝置，能夠有效防止泵體內外介質的交叉污染。

泵軸承：泵軸承支撐泵軸的旋轉，使其在運行過程中保持穩定。優質的軸承可以減少泵的振動和噪音，提高泵的使用壽命。

出口管道：出口管道用于將泵抽出的液體輸送到需要的地方。出口管道通常具有一定的彎曲設計，以減少流體的阻力。

綜上所述，單級雙吸離心泵是一種結構簡單、功能強大的工業泵類設備。其特點在于葉輪的雙吸設計，使其具有出色的流量和揚程特性，適用于處理大流量和高揚程的液體輸送任務。在工業領域的供水、排水、冷卻循環等應用中，單級雙吸離心泵發揮著重要的作用。
