在離心泵的基礎知識中我們將為您簡單講解離心泵的工作原理與基本結構。

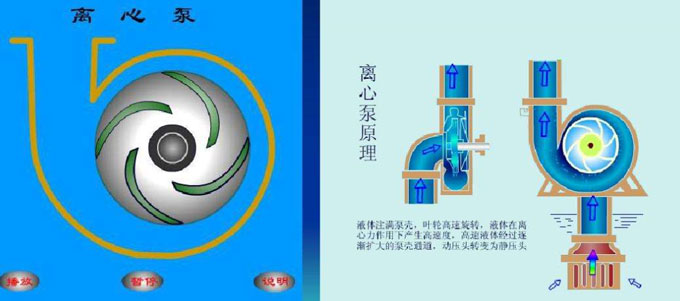

離心泵的工作原理

驅動機利用泵軸帶動葉輪運轉產生離心力，在離心力的作用下液體會(huì )沿著葉片流道被甩到葉輪出口，液體經過蝸殼收集送到排出管。液體從葉輪中得到能量，使壓力能與速度能都隨之增加，并且利用此能量把液體泵送到工作地點。液體被甩到葉輪出口的同時葉輪入口中心處形成低壓，在吸液罐與葉輪中心處之間產生了壓差，吸液罐中的液體在這個壓差的作用下會(huì )不斷地吸入管路和離心泵的吸入室進入葉輪中。

離心泵是通過葉輪旋轉使水產生的離心力來進行工作的。啟動離心泵前需要使泵殼與吸水管內灌滿水，接著啟動電機，使泵軸帶動葉輪與水做高速旋轉運動，泵內的水在離心泵的作用下被甩到葉輪外緣，經過蝸形泵殼的流道流入水泵的壓水管路。水泵葉輪中心處由于水在離心力作用下被甩出后會(huì )有真空形成，吸水池中的水在大氣壓力的作用下被壓到泵殼內，葉輪會(huì )不停的轉動，使水在葉輪作用下不斷的流入和流出，進而達到泵送水的目的。

離心泵的基本結構

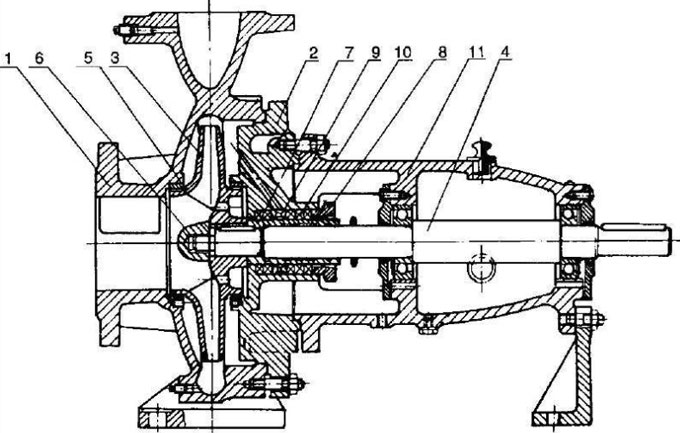

從離心泵的結構圖中可以看出離心泵是由泵體、泵蓋、葉輪、軸、密封環、葉輪螺母、軸套、填料壓蓋、填料環、填料、懸架軸承部件等配件構成。離心泵的主要軸承部分是由泵體、葉輪、泵軸、軸承、密封環、填料函等構成的。

泵體：常被稱為泵殼，泵體是水泵的主體，起到支撐固定水泵的作用，泵體和安裝軸承的托架相連接。

葉輪：離心泵的核心部分是葉輪，葉輪轉速高出力大，葉輪上的葉片起到主要作用，葉輪在裝配前要進行靜平衡實驗。葉輪上的內表面要光滑，這樣可以減少水流的摩擦損失。葉輪結構可以分為開式、半閉式、閉式三種。開式葉輪與半閉式葉輪用于泵送含有固體顆粒的懸浮液，閉式葉輪適用于泵送清潔液體。

泵軸：泵軸在傳遞機械能的主要部件，可以把電機的轉矩傳遞給葉輪。泵軸的作用是用來借助聯軸器與電機進行連接。

軸承：滑動軸承采用的是透明油作潤滑劑的，油加到油位線。過多的油會(huì )沿著泵軸滲出，油太少軸承會(huì )出現過熱導致燒壞。水泵在運行過程中軸承溫度一般在60度左右，較高溫度通常在85度。

密封環：常被稱為減漏環。

填料函：主要有填料、填料筒、水封環、填料壓蓋、水封管構成。填料函的作用是為了封閉泵殼和泵軸之間的空隙，不讓泵內的水流到外面也不讓外面的空氣進入泵內?？梢允闺x心泵一直保持真空。當離心泵的填料函運行600個小時后要對填料進行更換。

離心泵基礎知識由離心泵廠家總結。推薦閱讀：離心泵的揚程高、低是由什么決定的？
