自吸離心泵工作原理

自吸離心泵可以將水送到很遠的地方去是由于離心力的作用。離心泵在工作前泵體與進水管需要灌滿水形成真空狀態，葉輪快速運行時葉片會(huì )使水飛快旋轉，旋轉的水在離心力作用下朝葉輪中飛去，泵內的水會(huì )被拋出，葉輪的中心部分會(huì )形成真空區域。水源的水在大氣壓力的作用下通過管網壓倒了進水管內。這樣循環不停就能實現連續抽水。自吸離心泵啟動前需要向泵殼內灌滿充足的水后才能啟動，否則會(huì )使泵體出現發熱與振動以及出水量減少的情況，會(huì )對自吸泵造成損壞。

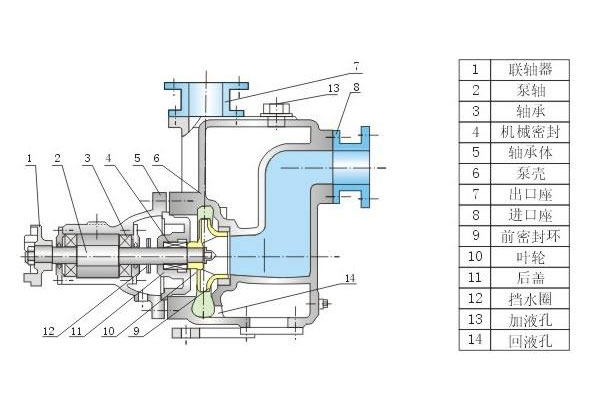

自吸離心泵基本構造

自吸離心泵的基本構造是由葉輪、泵體、泵軸、軸承、密封環、填料函六個部分構成的。

1.葉輪

自吸離心泵的核心部分是葉輪，自吸泵的轉速高出力大，葉輪上的葉片是起到主要作用，葉輪在裝配前需要通過靜平衡實驗。葉輪上的內外表面需要做到光滑以此來減少水流的摩擦損失。

2.泵體

也被稱為泵殼，泵體是水泵的主體。泵殼起到支撐固定的作用，并且和安裝軸承的托架相連。

3.泵軸

泵軸的作用是聯軸器與電機相連，把電機的轉矩傳遞給葉輪，泵軸是傳遞機械能的主要部件。

4.軸承

軸承可以套在泵軸上來支撐泵軸的部件，有滑動軸承與滾動軸承兩種?；瑒?dòng)軸承采用的是透明油為潤滑劑的，油加到油位線即可。大多的有會(huì )沿著泵軸伸出并且飛濺，太少油軸承會(huì )發生過熱出現事故。水泵在運行時軸承的較高溫度可以在85度。通常運行在60度左右為宜，假如高了就應該找出原因并進行處理。

5.密封環

密封環又被稱為減漏環。葉輪進口和泵殼間的間隙太大會(huì )導致泵內高壓區的水經過間隙流到低壓區，自吸離心泵的出水量會(huì )受到影響，效率會(huì )出現降低的情況。間隙太小會(huì )導致葉輪和泵殼之間產生摩擦。增加回流阻力減少內漏，延長葉輪與泵殼的使用年限，可以在泵殼內緣與葉輪外緣安裝密封環，密封的間隙可以在0.25mm～1.1mm之間。

6.填料函

是由填料、水封環、填料筒、填料壓蓋、水封管構成。填料函的作用是封閉泵殼和泵軸之間的空隙，不讓泵內的水流流到外面也不能讓外面的空氣進入泵內。一直保持泵內的真空。泵軸和填料摩擦會(huì )產生熱量，需要靠水封管注水到水封圈內使填料冷卻。需要保證自吸離心泵的正常運行。在自吸泵的運行檢查過程中需要對填料函進行檢查。當自吸離心泵運行600小時后就要對填料進行更換。

離心泵廠家總結。
