水泵泵軸和電機的連接方式有三種連接方式分別是直接連接、固定連接、法蘭式電動機。

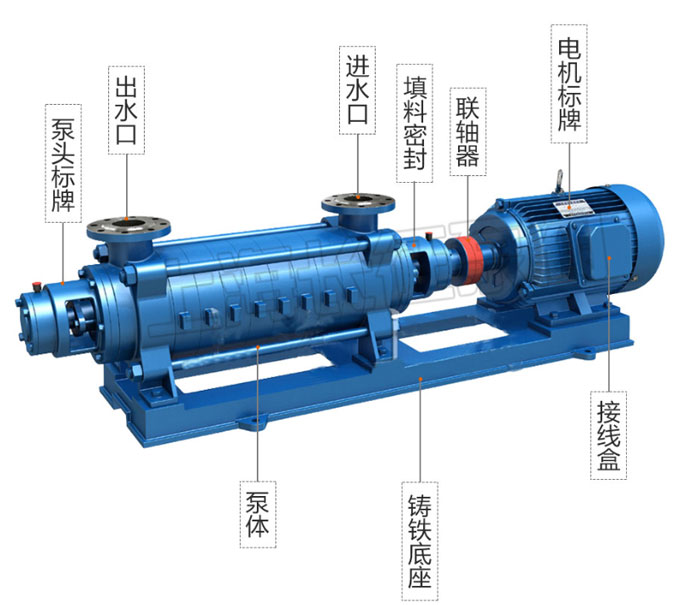

直接連接

水泵一般和多級使用直接連接的方式。在水泵和電機不可以同軸連接的場合，大部分連接都是借助撓性聯軸器。使用撓性聯軸器可以允許電機和水泵軸之間有一些軸線錯位。電機和泵軸之間的軸線成平行或者夾角。一部分老式的撓性聯軸器與剛性聯軸器會(huì )在電機軸承上產生較大的軸向載荷和徑向載荷。隨著撓性盤式聯軸器的不斷發展，哪些早期的聯軸器已經逐漸被淘汰，由于軸線錯位會(huì )導致嚴重的附加載荷。撓性盤式聯軸器可以傳遞非常大的扭矩，無需很大的尺寸，并且只有不對中產生的軸向載荷和徑向載荷。

固定連接

固定連接已經變得越來越普遍。在固定連接的布置中，水泵和電機的軸之間沒有聯軸器。泵殼以法蘭的形式安裝，可以配合間隙安裝在電機與水泵法蘭上。水泵的葉輪可以直接安裝在電機的軸上。這種布置方法需要注意的是在確保電機軸的偏擺或者軸向竄動加上機器的公差，不能在泵殼與水泵制造之間引起接觸。電機軸的材料要和水輸送的液體介質相適應。非平衡型設計的同軸連接的工業水泵可以產生很高的軸向推力，這會(huì )關系到電動軸承的承載能力。電機軸上安裝某種形式的甩水盤，可以避免通過水泵密封泄露出來的液體進入軸承，會(huì )對固定連接的水泵有著實用的價值。

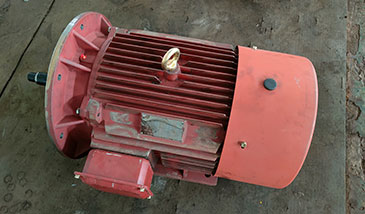

法蘭式電動機

法蘭式電機可以保證電機與水泵殼保持同心并且連接方法較為便捷。這種結構一般為立式安裝，電機可以放在水泵的頂上，水泵支撐著電機的重量。水泵與電機的軸按照常規的方法連接起來，也可以適應直接連接的方式。除此之外作為水泵的連接方式，法蘭式電機也需要顆粒軸向力，假如水泵本身沒有止推軸承，選擇電機時需要考慮這個推力。

法蘭式電動機使用可變長度的空心軸套將水泵與電機連接起來。水泵軸穿過電機軸孔的中心，電機的轉矩利用裝配在電機軸端的聯軸器傳遞給水泵軸。水泵軸與葉輪的重量以及水力產生的軸向推力，都由電機的軸承來承受。

水泵泵軸和多級的連接方式由離心泵廠家總結。推薦閱讀：管道離心泵連接方式和安裝方式示意圖
