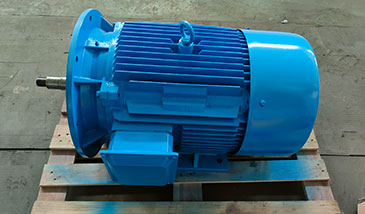

前不久我們對循環泵正確安裝示意圖進行了簡單介紹，今天將為廣大用戶講解循環水泵電機的安裝方法。

1.循環水泵電機安裝時要將上下機架和定子進行組裝，查看它們之間是否符合規定要求。

2.使用煤油滲透法查看油箱是否泄露，將油冷卻器和空氣冷卻器做水壓試驗，試驗壓力分別為0.25MPa、0.3MPa，穩定壓力為30min應該沒有泄露。

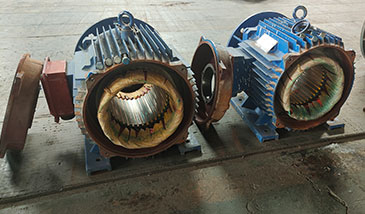

3.將定子進行安裝，可以按照循環水泵主軸中心找正并且調整它的水平度，水平度要求在規定值范圍內，定子水平測量位置以機座上的止口位置為基準，可以使用水平儀進行測量。

4.查看推力瓦與導向瓦應該沒有氣孔、凹陷等明顯缺陷，可以根據推力瓦和導向瓦的接觸情況進行研刮，保證接觸點可以達到規定值。

5.把下導向滾動軸承和軸承內蓋套到轉子上后再把轉子吊入定子內，使用油壓千斤頂頂住轉子，確保轉子鐵芯高出定子鐵芯3mm，在間隙四周加塞塞規校準轉子中心，間隙較大值或者平均值的差應該小于平均值。

6.將電機擋風板、上機架擋風板、接油盤、等進行安裝，完成后再把上機架進行安裝，需要注意對準上機架與定子的定位銷孔。應該確保管路的位置應該和外形圖一致。

7.將推力軸承與上導軸承進行安裝

①把上機架油箱清理干凈后再裝上推力瓦支撐圓環與推力瓦，在推力瓦的工作面上涂抹一層潤滑油。

②將推力頭與擋油筒之間的密封件裝上，接著緩慢地套入推力頭。

③導向瓦密封件和導向瓦軸承座安裝。安裝過程中應該小心仔細，防止密封件被損壞，應該注意導向瓦軸承座上測溫孔、定位銷孔和推力瓦上測溫孔以及推力瓦支撐環上定位銷孔對齊。

④導向瓦裝入，再復測定子和轉子的間隙是否合格，調整導向瓦與推力頭之間的間隙在0.1mm～0.15mm。

⑤將千斤頂放下，查看各塊軸瓦的受力情況受力應該均勻查看轉子鐵心應該低于定子鐵心1mm～2mm。

8.將下端蓋安裝好后，為了保證間隙不會(huì )發生改變，安裝下端蓋時應該用塞規把間隙塞死。將空氣冷卻器等附件進行安裝。

9.使用對中楔形塊在填料函體內調整泵軸的中心與水泵的中心，運行徑向偏差值為0.05mm。

10.測量電機聯軸器晃動值應該在0.05mm以下，測量電機軸和泵軸端部之間的間隙應該在2mm～15mm以?xún)?，較佳值為10mm。測量?jì)蓚€(gè)聯軸器之間的間隙應該可以確保轉子提升高度為3.5mm。

循環水泵電機的安裝方法由循環泵廠家總結。
