立式雙吸泵也被稱為立式單級雙吸離心泵，臥式雙吸泵常被稱為臥式單級雙吸離心泵。立式雙吸泵與臥式雙吸泵的區別在于結構特點不同。

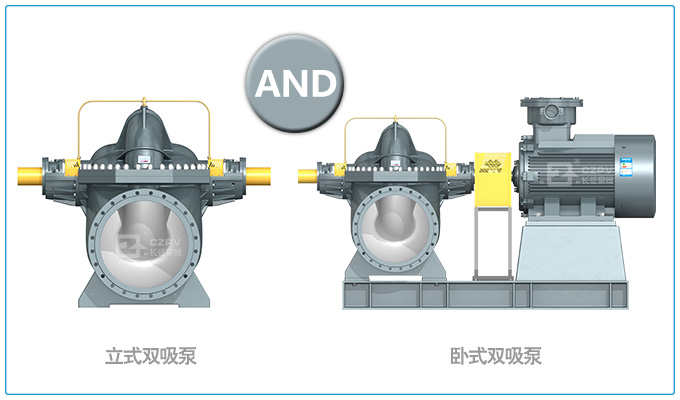

立式雙吸泵與臥式雙吸泵的區別

立式雙吸泵的結構特點

立式雙吸離心泵是一款常被應用在水利工程、農田灌溉、消防工程、石油化工等環境中使用的立式單級雙吸泵，泵送的介質中不可以含有腐蝕性和固體顆粒等。泵送的介質溫度不可以高于80℃，進口的葉輪不能高于0.6Mpa。立式單級雙吸離心泵泵的獨特結構是只有一個葉輪但是有兩個流道，這會(huì )增加輸送液體的流量。

立式單級雙吸泵是由泵體、泵蓋、葉輪、泵軸、密封環、軸承部件、軸封等零部件構成的，立式雙吸泵易損件是葉輪、軸套、密封環、填料、機封等。進出口方向都是平進平出，并且都位于水泵軸中心線的下方。這樣做可以便于檢修工作，無需對進出口和電機進行拆卸。泵蓋的回水槽被改成了外面管水封。S型雙吸離心泵使用的是填料密封，情況需要是可以使用機械密封。

立式雙吸泵是軸向水平中開式結構，雙吸泵進出口和泵體鑄造為一體，便于后續的安裝與維護工作。高揚程泵壓水室使用雙蝸殼設計，對于雙吸中開泵，使用每相連的兩級葉輪將各自的壓出室布置成相差180度，確保徑向力得到平衡，保證了中開雙吸泵的運行可靠和振動小。用戶可以選擇安裝立式雙吸泵或者臥式雙吸泵兩種結構形式。

1.軸承配置應該簡單可靠。

2.設計出可供選擇的密封結構。

3.雙蝸殼式流道設計徑向力平衡。

4.雙吸式葉輪軸向力平衡，抗氣蝕性能提高。

5.立式單級雙吸泵進行維修時，無需移動管路，雙吸泵的維護和拆裝更方便。

臥式雙吸泵的結構特點

臥式單級雙吸離心泵適用于泵送清水或者物理、化學性質類似于清水的液體之用，可以泵送的介質溫度為-20℃～80℃。

1.臥式雙吸泵吸入口與吐出口都在泵座上，水平吸入、水平吐出。臥式雙吸離心泵是水平中開式結構，檢修過程中不需要拆卸進出口管路，拆開泵蓋就能對轉子部件進行檢修，雙吸泵的拆卸和維修工作較為便捷。

2.背靠背的雙葉輪設計方式使軸向力得到平衡，葉輪使用雙吸形式結構，確保軸向力平衡，適用于泵送磨蝕性介質的場合，葉輪可以裝有具有排沙功能的葉輪密封環，可以保護葉輪不被磨損，并且大大減少泵體密封環的磨損，使所有的葉輪都可以進行靜平衡。

3.雙蝸殼式流道設計徑向力平衡，葉輪使用對稱布置的結構，能平衡大部分的水力推力。

4.先進行CFD流場分析軟件并結合三維設計使泵更節能高效。

5.垂直半分的密封環結構可以使單級雙吸臥式離心泵的安裝更方便，確保了臥式雙吸離心泵的動平衡，進而使雙吸泵的運行更加可靠平穩。

6.可以根據有無氣蝕要求選擇帶誘導輪結構。

7.新型的軸承部件設計可以使軸承配置可靠、簡潔，軸承是滾動軸承，使用油脂潤滑?？梢愿鶕脩?hù)需要使用稀油潤滑。

8.臥式雙吸泵的結構是出口在中間部位，密封承壓是雙吸泵揚程的一半加上進口壓力，可以保證密封可靠?？梢愿鶕盟偷慕橘|(zhì)選擇不同密封形式和密封沖洗系統。軸封可以根據用戶要求使用填料密封或者機械密封。

立式雙吸泵與臥式雙吸泵的區別有離心泵廠家總結。推薦閱讀：雙吸泵結構和結構示意圖
