隔膜泵，也被稱為隔膜式泵或隔膜泵，是一種常見的正位移泵，其工作原理基于隔膜的彎曲和伸展運動。這種泵具有獨特的結構和工作方式，使其在各種工業應用中廣泛使用，尤其是在需要處理腐蝕性、粘稠或具有固體顆粒的液體時。本文將詳細介紹隔膜泵的工作原理。

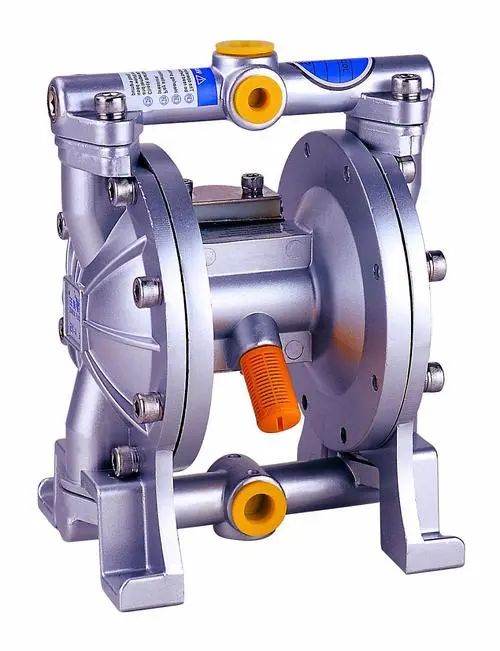

隔膜泵工作原理
1. 泵的結構：
隔膜泵通常由以下幾個主要組成部分構成：
-
泵殼：泵殼是泵的外部部分，通常由金屬或耐腐蝕的材料制成。它包含了內部的液體，同時也容納了其他泵組件。
-
隔膜：隔膜是隔膜泵的核心部件，通常由彈性材料制成，如橡膠或聚合物。隔膜分隔了泵的吸入側和排出側，并隔開了泵的液體部分和驅動部分。
-
閥體：隔膜泵通常具有進氣閥和排氣閥，它們位于隔膜的兩側，控制液體的流動方向。這些閥通常是非回轉式的球閥或薄膜閥。
-
驅動部分：隔膜泵的驅動部分通常由電動機、氣動馬達或其他動力源組成，用于產生力量以使隔膜彎曲和伸展。
2. 工作原理：
隔膜泵的工作原理基于隔膜的彎曲和伸展運動，具體步驟如下：
-
吸入階段：首先，當泵的驅動部分啟動時，隔膜向上彎曲，導致泵殼內產生負壓。這個負壓使得進氣閥打開，從液體源吸入液體。
-
排出階段：隨后，當隔膜繼續向下伸展時，進氣閥關閉，同時排氣閥打開。這導致液體被擠壓出泵體，沿著排出管道流出。
-
重復循環：隔膜的彎曲和伸展運動不斷重復，產生連續的吸入和排出循環，使液體被輸送到目標位置。
3. 優點與應用：
隔膜泵具有許多優點，包括：
- 無需外部潤滑：由于隔膜的彎曲和伸展運動，不需要外部潤滑劑來潤滑運動部件。
- 能夠處理高粘度、腐蝕性和具有固體顆粒的液體。
- 能夠實現干運轉，即使沒有液體供應也不會(huì )損壞泵。
- 泵的結構相對簡單，易于維護和清潔。
因此，隔膜泵廣泛用于各種應用領域，包括化學工業、石油和天然氣行業、食品和制藥工業、廢水處理、礦業和農業等，以滿足液體輸送和處理的需求。隔膜泵的工作原理使其成為一種可靠、高效且多功能的泵類設備。
