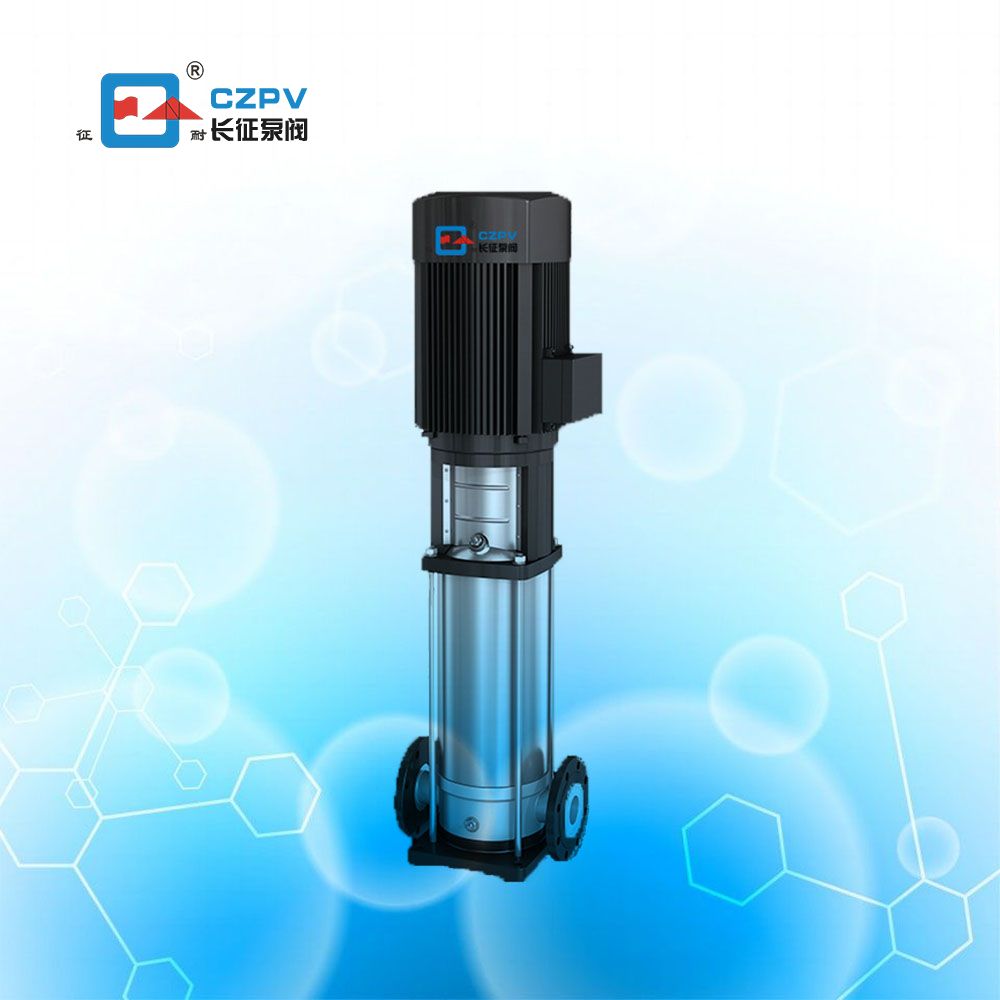

立式多級離心泵作為流體輸送領域中的重要設備，以其獨特的結構設計在工業、市政、農業等領域得到廣泛應用。其特點是具備多級葉輪，能夠實現高揚程的流體輸送，同時占地空間較小，適用于垂直安裝。本文將深入解析立式多級離心泵的結構，帶領讀者深入了解這個高效穩定的流體輸送利器。

立式多級離心泵的結構

1. 泵體結構

立式多級離心泵的主要部件之一是泵體。泵體是泵的外殼，起到承載和支撐其他零部件的作用。泵體通常由鑄鐵、不銹鋼等材料制成，具有足夠的強度和剛性。在泵體內部，多級葉輪和導葉環等關鍵部件得以安裝，形成流體的流動通道。

2. 多級葉輪

立式多級離心泵之所以稱之為"多級"，是因為其內部具備多個葉輪級。每個葉輪級由葉輪、導葉環和定向葉片等組成。這些葉輪級相互串聯，使得泵能夠實現高揚程的流體輸送。每個葉輪級的葉輪通過軸連接，葉片的形狀和角度能夠將能量逐級轉化，從而將流體推動到更高的揚程。

3. 軸和軸承

泵的軸和軸承是支撐泵運行的重要部件。軸連接各級葉輪，使其協同工作，軸承則承受著泵運行過程中的軸向和徑向力。這些部件通常采用耐腐蝕的不銹鋼材料制成，以保證泵的穩定運行和長壽命。

4. 導流裝置

立式多級離心泵的導流裝置主要包括導葉環和定向葉片等。導葉環能夠引導流體從一個葉輪級流向下一個葉輪級，定向葉片則幫助調整流體的流動方向和角度，從而實現更高效的流體輸送。

5. 泵封和密封系統

為了防止泵內流體泄漏，立式多級離心泵通常配備了泵封和密封系統。泵封能夠有效地隔離泵內外的介質，保持系統的密封性。密封系統則包括各種密封裝置，如填料密封、機械密封等，以確保泵運行期間不會(huì )發生泄漏。

綜上所述，立式多級離心泵的結構設計充分考慮了流體輸送的高效性和穩定性。通過多級葉輪的設計，這種泵能夠在較小的體積內實現較大的揚程，適用于各種需要高揚程流體輸送的場景。其結構的合理性和穩定性使得立式多級離心泵成為許多工業和市政領域不可或缺的關鍵設備。
